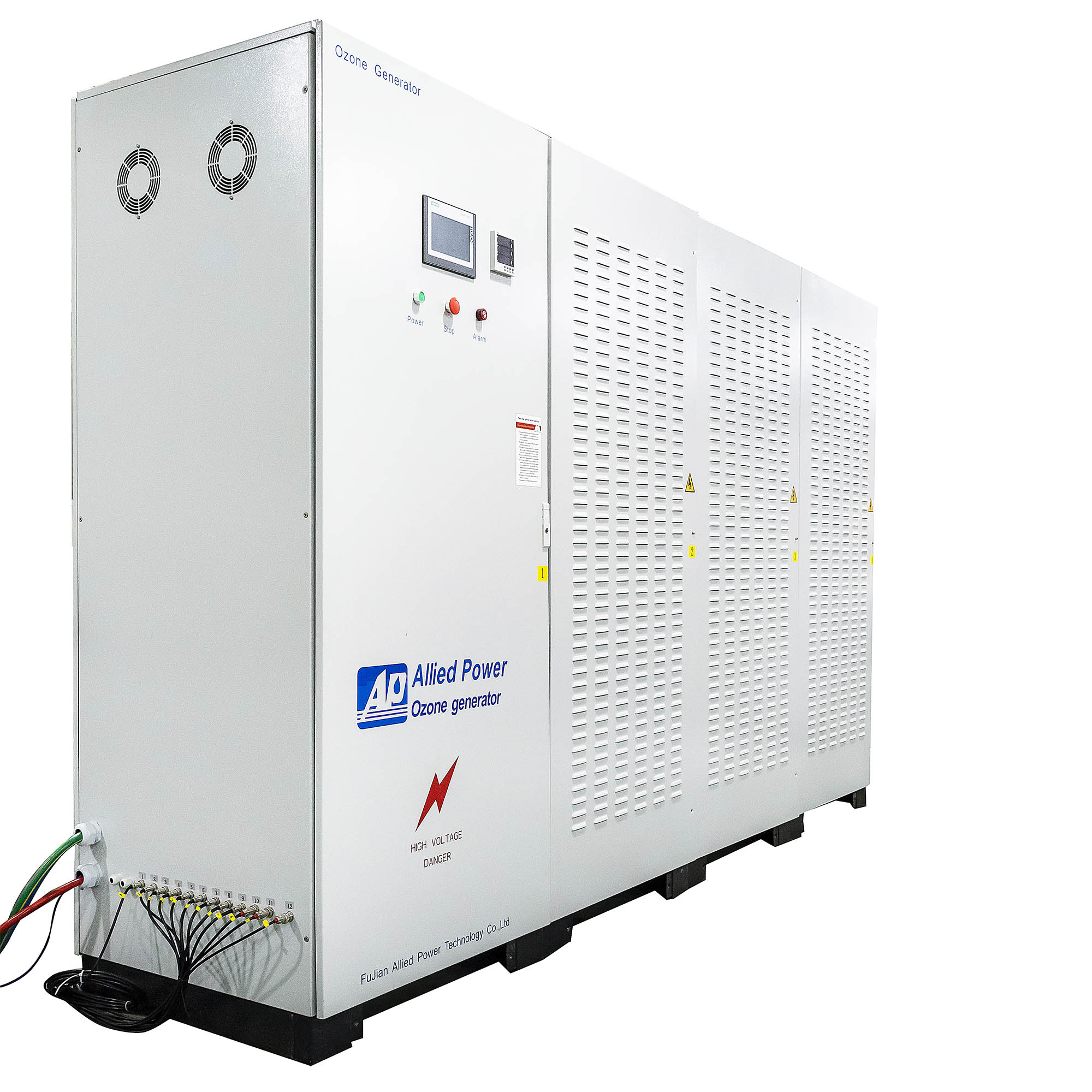

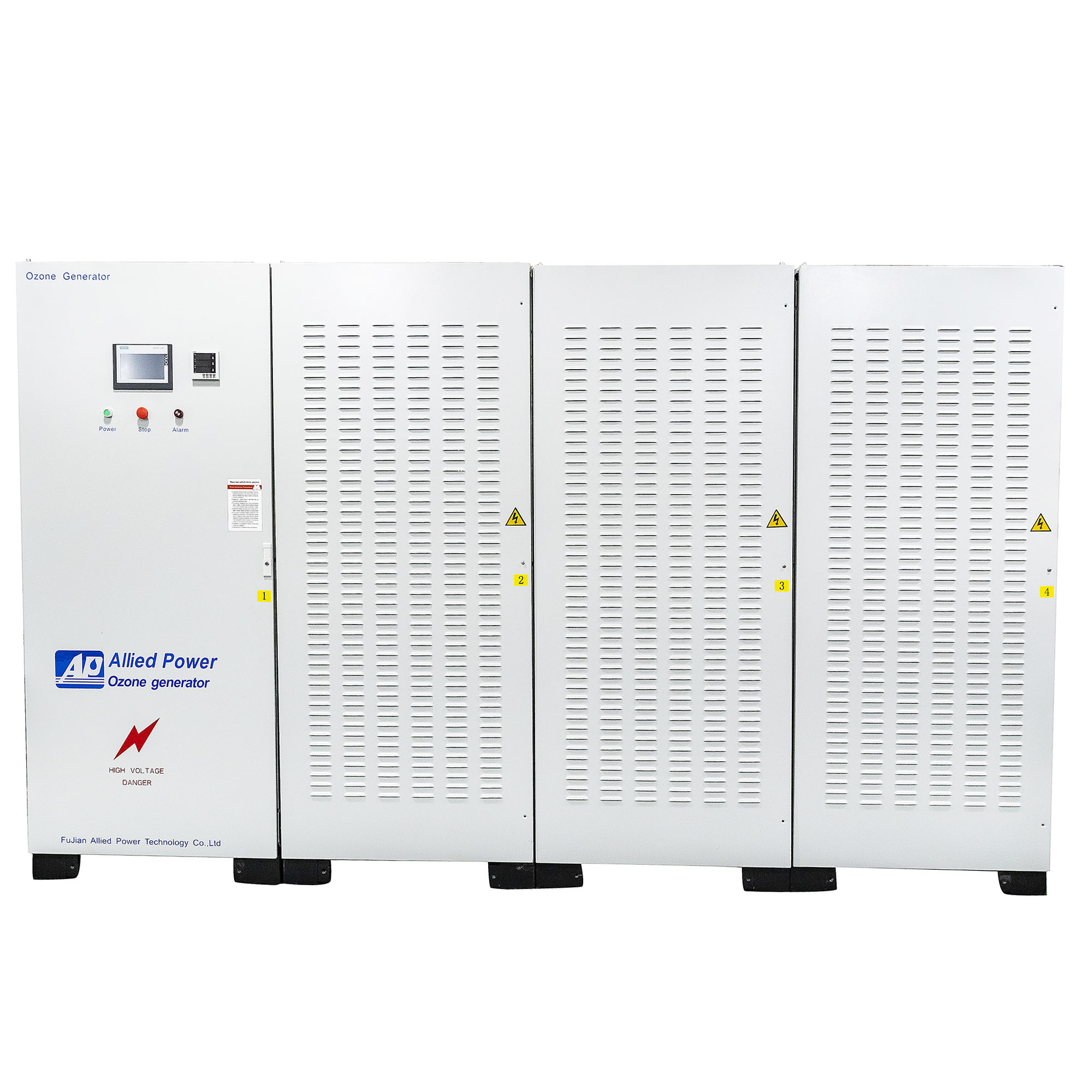

大型臭氧发生器(1kg/h-50kg/h)

汇威系列臭氧发生器是利用介质阻挡放电原理、微间隙放电设计的高频臭氧发生器。产品浓度高、稳定性好,各项技术指标达国际水平,是工业级臭氧发生器的理想选择。

微间隙放电:汇威系列臭氧发生器的放电介质采用的是石英小管,区别于传统的玻璃管及搪瓷管等在放电介质上涂导电层的做法,石英管内套SS316管,二者同心圆分布,间隙仅0.1-0.3毫米,微间隙设计工艺使放电面积增大,电源效率提升的同时减小了反应腔的体积;解决了放电管因膨胀系数不同而脱落导致的臭氧发生器产量浓度的衰减;降低了维护成本。

高频逆变器:汇威专用臭氧逆变器频率高、稳定性好,采用软开关设计、能自动捕捉频率谐振点;该系列逆变器采用公司3项专利,“逆变器输出输入电压高速检测装置”获2012年福州市科技进步奖。

结构组成


三种臭氧发生器系统示意图

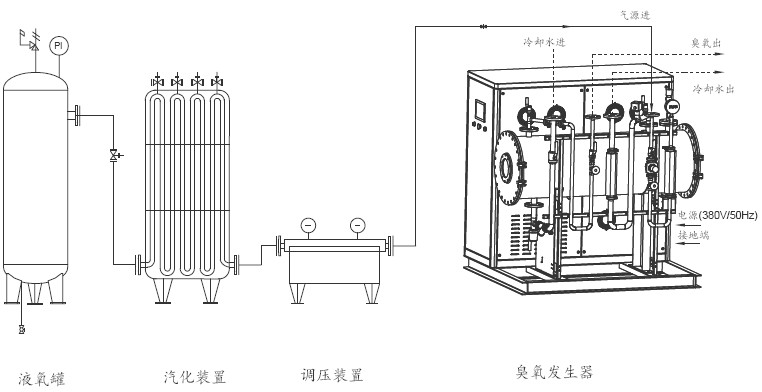

氧气源臭氧发生器系统:

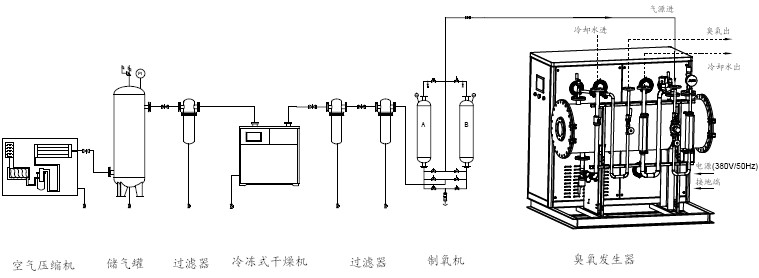

富氧源臭氧发生器系统:

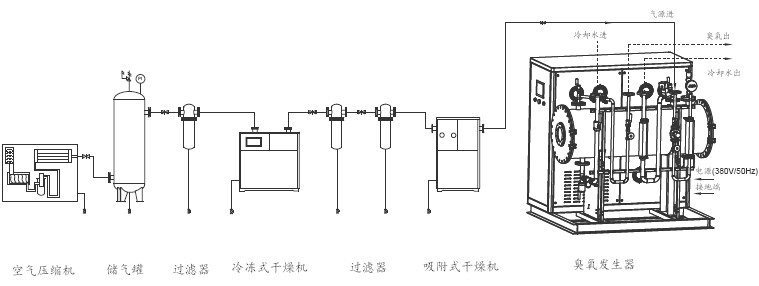

空气源臭氧发生器系统:

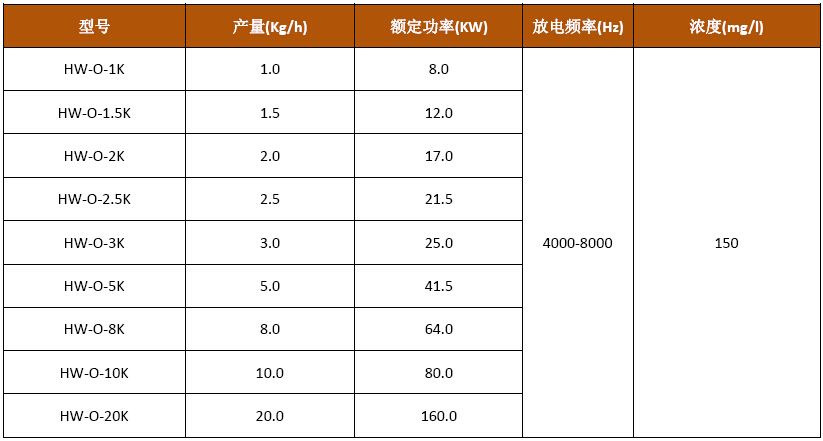

 大型臭氧发生器系列产品


注: 1、本参数是按照进气气源为纯氧时给出;

        2、部分未给出型号,请打电话咨询;

        3、因结构或技术变动,部分型号的标准参数可能会有出入,以相关人员描述为准。0

产品参数

额定臭氧浓度:    150mg/l(纯氧源)

气体露点:    ≤-60℃

电源/功率:    380V/50Hz

耗电量:    每产生1公斤臭氧耗电7度

频率:    4-20KHz(真正高频放电,效率更高)

放电管径:    12mm (国内最新技术)

进气压力:    ≤0.1Mpa

进气最大含油量:    ≤0.01ppm

进气温度:    5-35℃

进水温度:    0-25℃

出口温升:    4℃

冷却水量:    2吨/h(每产生1公斤臭氧)

安装环境  :  室内

臭氧发生器的技术特点:

1、高效,产品专用电源频率高,频率范围4KHZ-20KHZ,有效提高效率;

2、臭氧生成浓度高,耗电低,应用微间隙放电技术,氧气源臭氧发生器平均产1公斤臭氧耗电7度;

3、产品放电介质采用小管径石英玻璃管(12mm),石英具有介电常数高,不易击穿,寿命长等特性;

4、系统稳定可靠,反应腔为免清洗免维护设计,产量、浓度不衰减,具有过流、过压、过载、超温、高低气压、低水流、断水等完善的多重保护设计;

5、操作简单,采用机电气一体化设计,人机界面显示,触摸屏控制,易于调节;

6、臭氧反应腔采用SS304和SS316,密封材料为PTFE(聚四氟乙烯),耐臭氧腐蚀;

7、臭氧产量输出稳定,线性可调;

8、体积小,采用小管微间隙放电技术,有效减小体积;

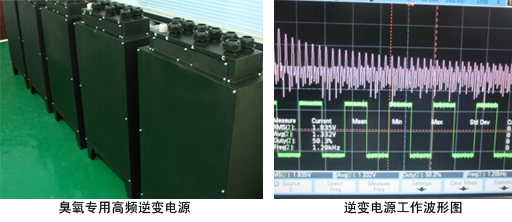

高频逆变电源


1、频率范围: 4KHz-20KHz;

2、  功率范围: 200W-250KW;

3、  PFC :>9,功率因数:>0.95;

4、 高效率,,低能耗;

5、 自动捕捉频率谐振点;

6、 微电脑控制:智能分析和控制系统;

7、进口IGBT模块;

8、多级异常保护功能,声光报警系统;

9、软启动设计,电源性能稳定可靠。

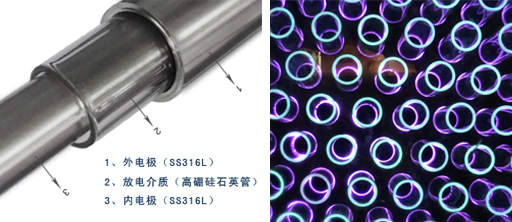

放电管


汇威环保系列臭氧发生器抛弃传统的大管大间隙放电方式,采用小管微间隙放电;放电管为SS316L材质,放电介质为石英管,具有不易击穿的特性。先进的技术与精密的工艺,产品既稳定且高效,真正做到反应腔免清洗免维护,在使用纯氧作气源的条件下,臭氧生成浓度可达230mg/l,平均产1公斤臭氧仅耗电7度。

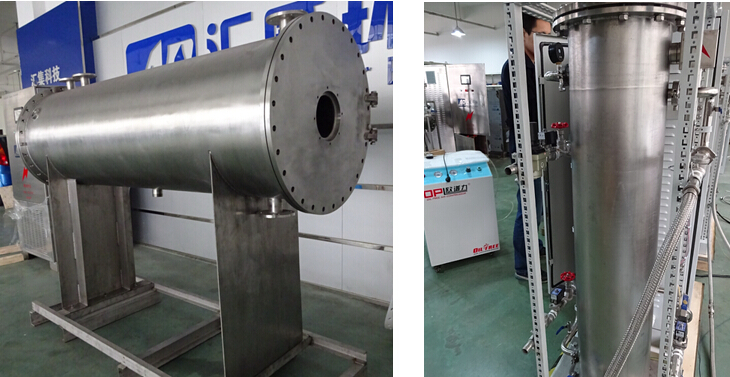

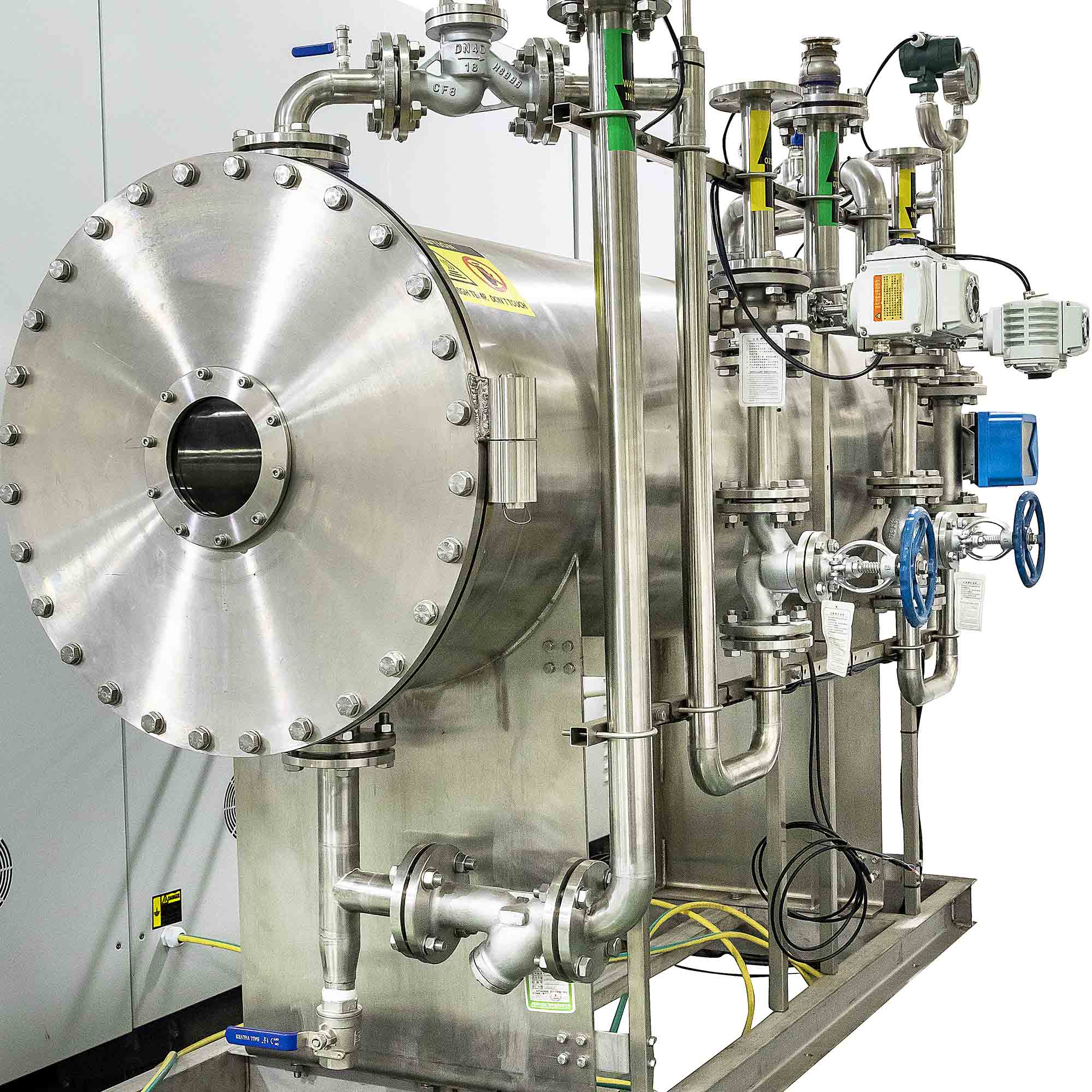

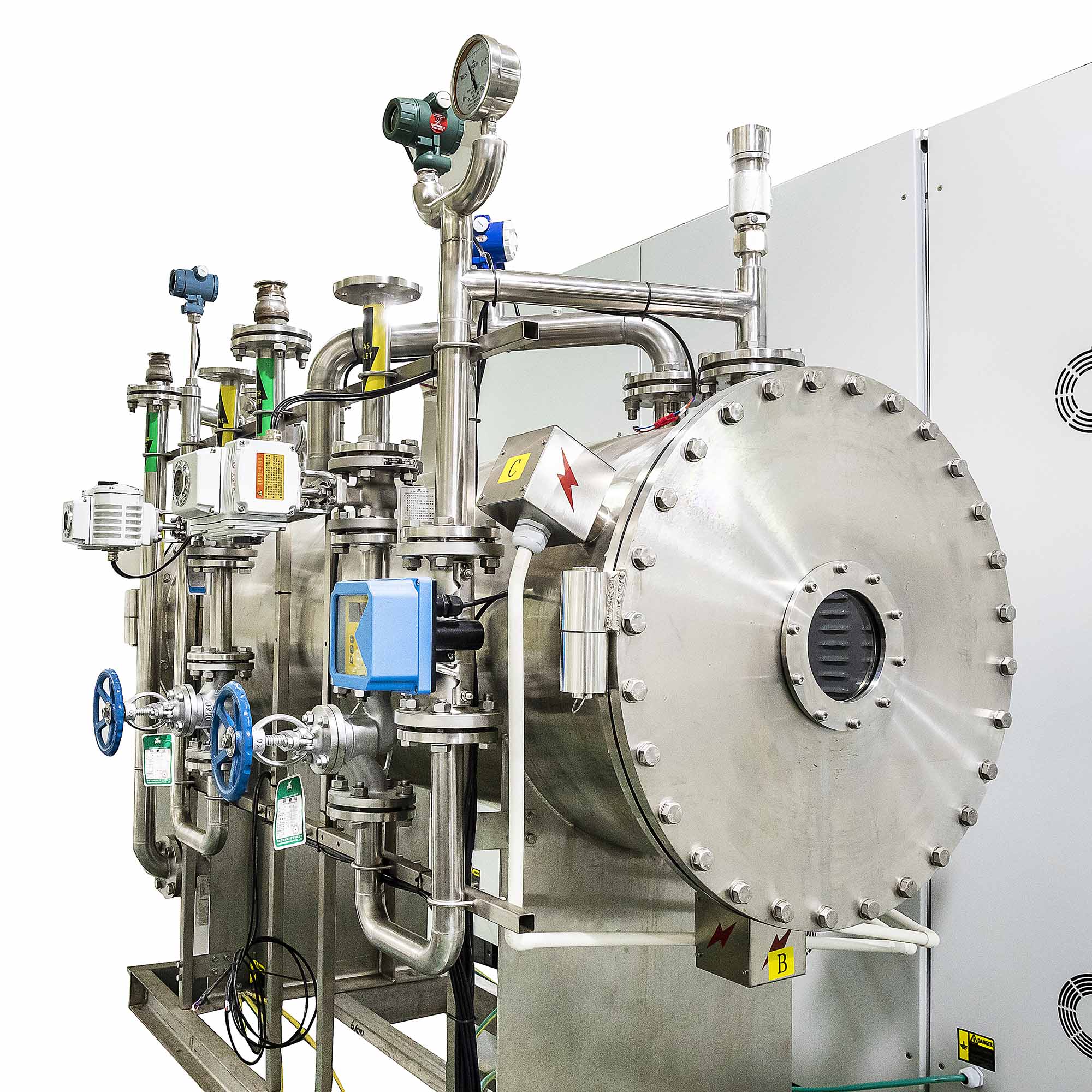

反应腔


1、腔体和管道均采用不锈钢304、不锈钢316L、PTFE等耐腐蚀材料;

2、腔体采用先进的加工工艺和先进的CNC车床精密加工打造,密封性能好;

3、采用精密工艺制作而成的微间隙腔,有利提高效率;

4、反应腔采用石英管式放电,石英管具有较高的介电常数,不易被击穿;

5、密封材料为PTFE(聚四氟乙烯)耐臭氧腐蚀。



臭氧发生器的运行参数和使用条件

电压范围    380(V)

频率    50(HZ)

氧气纯度    90~99(wt.%)

氧气露点    -60~-80(℃)

油    ≤0.1(PPM)

颗粒    ≤1(μm)

碳氢物    <15(PPM)

进气压力    ≤0.1(MPA)

进气温度    5~40(℃)

臭氧产量调节    30~100(%)

臭氧浓度调节    10~200(mg/L)

进水温度    5~25(℃)

进水压力    0.2(MPA)

出口温升   5(℃)

应用领域:

工业废水、市政污水、自来水杀菌、废气除臭、脱硫脱硝、化工氧化等
